Description/kawalan

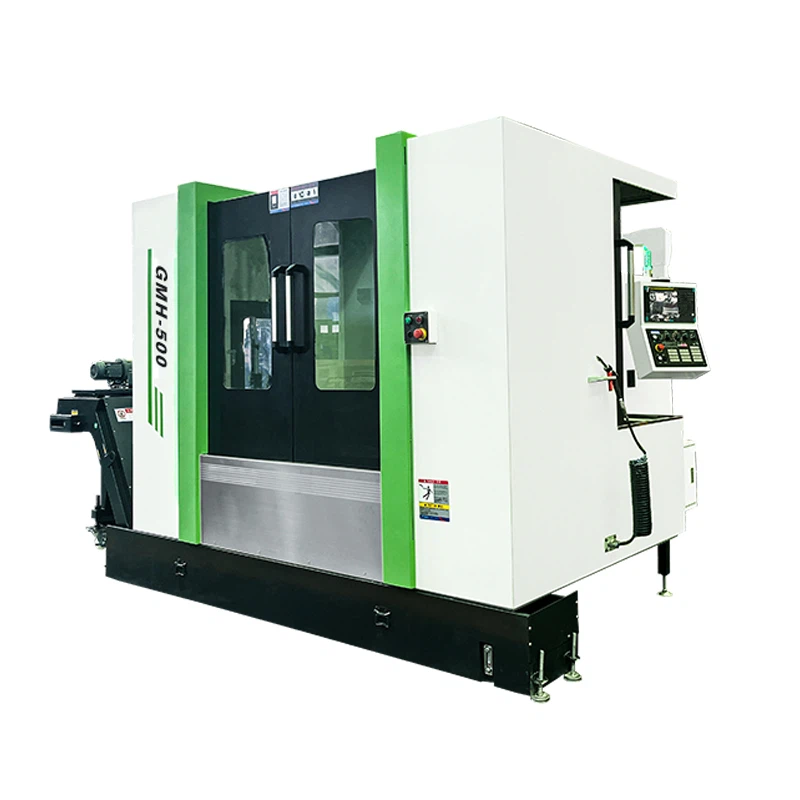

Penerangan Pusat Pemesinan Mendatar

1. X, Y, dan Z paksi menggunakan guaman roller linear linear yang tinggi - dengan suapan cepat 36 m/min. Setiap paksi dilengkapi dengan panduan roller tugas yang diimport -, memastikan kapasiti beban tinggi dan ketepatan.
2. Motor spindle mesin HMC ini termasuk tork - yang tinggi II12/12000 motor dan diameter 150mm, tinggi - spindle ketegaran dari Taiwan, yang memaparkan meterai labirin perlindungan dan udara - peranti tamparan. Spindle mencapai kelajuan sehingga 15,000 rpm dengan ketepatan yang tinggi.
3. Semua komponen mesin adalah dari jenama industri teratas, memastikan kualiti dan prestasi unggul.

Ciri -ciri struktur

	Katil mesin, lajur Struktur segitiga sama lajur, multi - stiffener lapisan disusun untuk meningkatkan kestabilan katil mesin. Bed Struktur T positif, x - paksi melangkah susun atur, rentang guileway line yang diperbesarkan, sokongan tegar. Mengamalkan panduan roller roller - yang tinggi, galas beban tinggi, dan ketepatan yang stabil.
	Spindle Pasang 6 tinggi - galas ketegangan; Diameter luar 190mm Taiwan asal BBT50 Spindle; Tamparan udara spindle untuk mengelakkan objek daripada memasuki gelendong; Spindle dilengkapi dengan semburan cincin untuk meningkatkan kualiti pemprosesan. Fanuc standard besar - torque - wide - Motor Area ILP30/8000 dilengkapi dengan lebih kuat - keupayaan pemotongan.
	Skala linear optik Heidenhain pilihan, skala linear optik fagor, ketepatan ± 5um, untuk memastikan ketepatan kedudukan alat mesin.
	Jadual pertukaran berganda/ empat - paksi turntable Merealisasikan pertukaran bahan kerja dan meningkatkan kecekapan pemprosesan; Bahan kerja diletakkan di luar untuk pengapit mudah; Turbin aloi ketegaran tinggi, pakai - ketepatan kedudukan yang tinggi; Mengunci berat, mengurangkan ubah bentuk, tahan terhadap pemotongan berat.
	Majalah Alat Menggunakan Taiwan Majalah Alat Penukaran Frekuensi yang diimport, kelajuan perubahan alat cepat dan stabil.

Prestasi pemotongan mesin

Pengilangan permukaan	Keluli 45#	Lubang penggerudian	Keluli 45#	Mengetuk	Keluli 45#
Memotong kedalaman 7mm		Diameter pemotong Ø82		Mengetuk M36
Pemotong	Ø120mm*5t	Pemotong	Ø68mm*2t	Pemotong	M24*3P
Kelajuan gelendong	560rpm	Kelajuan gelendong	680rpm	Kelajuan gelendong	200rpm
Suapan	F500	Suapan	F80	Suapan	F600
Lebar	80mm	Lebar	68mm	Lebar	24mm

Ciri -ciri Struktur Mesin HMC

Item	Spesifikasi	Unit	GMH-500D
Perjalanan	Paksi x/y/z	mm	1100/800/600
	Paksi x/y/z	mm	100-700
	Pusat gelendong ke meja kerja	mm	-980
	Hidung gelendong ke pusat meja		Roller Linear Guideway
	Tiga - Axis Guideway	mm	￠ 900mm
Meja kerja	Saiz jadual (l*w)	mm	500*500-2
	Maksimum. Kapasiti beban meja kerja	kg	400
	Pengindeksan Jadual	Tidak/mm	1 darjah *360
Spindle	Lubang tirus gelendong (saiz model/pemasangan)	mm	BBT40
	Kelajuan gelendong	rpm	15000
	Kelajuan maksimum motor spindle	rpm	12000
	Mod pemacu gelendong		Sambungan langsung
Makan	X/y/z paksi makanan cepat	m/min	36/36/36
Makan	Pemotongan makanan	mm/min	10000
Penukar alat	Kaedah perubahan alat		Jenis lengan (pemacu servo)
	Mengendalikan spesifikasi	Jenis	BT40
	Kapasiti alat	alat	24
	Maks. Diameter alat (alat bersebelahan)	mm	80
	Maks. Diameter alat (tanpa alat bersebelahan)	mm	120
	Panjang alat	mm	300
	Alat perubahan alat terpantas	Sec	1.8
Motor	Motor Spindle	kw	III12/12000
	Tiga paksi servo motor + b	kw	is22/3000+ is22b/3000+
	Tiga paksi servo motor + b	kw	IS22/3000+ IS22/2000
	Memotong motor pam air	m/h-m	4-60
Ketepatan	Ketepatan kedudukan	mm	±0.005
Ketepatan	Kebolehulangan	mm	±0.003
Kuasa yang diperlukan	Keperluan kuasa	kva	30
Kuasa yang diperlukan	Keperluan sumber udara	Kg/cm²	6^8
Dimensi luaran	Panjanglebarketinggian	mm	512035603212
Dimensi luaran	Berat	t	10

Aksesori standard

Penukar alat jenis lengan	Mengetuk tegar	Daul LED kerja cahaya	Pukulan udara hidung gelendong
Sistem pelincir automatik	Pertukaran haba untuk kabinet elektrik	LED 3 warna amaran warna	Meratakan baut dan pad
Pengawal kandang sepenuhnya	Tangki & dulang coolant	M30 Auto Off

Pilihan

Skala linear optik	Sistem kerosakan alat	Pemungut kabut minyak	Jadual Rotary
Cts	Sistem penghantar cip jenis rantai	Skimmer minyak	Kerja & Probe Alat
