Pusat Pemesinan Berkelajuan Tinggi

Kelebihan Teras Pusat Pemesinan-Kelajuan Tinggi CNC HEBAT

1. Katil Granit untuk Ketepatan dan Kestabilan yang Tidak Ditandingi
Pusat-pemesinan berkelajuan tinggi kami menampilkan asas granit semula jadi, direka bentuk untuk ketegaran maksimum dan ubah bentuk haba yang minimum.
Ultra-Ketepatan Tinggi: Kestabilan terma unggul Granit dan redaman getaran memastikan ketepatan yang konsisten sehingga ±0.001 mm, walaupun semasa operasi-tinggi yang berterusan.
Rintangan Terma: Kapasiti haba adalah dua kali ganda daripada besi tuang, dengan hanya 1/20 daripada kekonduksian termanya — mengekalkan dimensi kritikal yang stabil.
Anti-Tahan Magnetik & Kakisan-: Granit mengekalkan kestabilan dimensi tanpa dipengaruhi oleh medan magnet atau faktor persekitaran.

2. Pemacu Motor Linear untuk Kelajuan dan Responsif Melampau
Model terpilih dilengkapi dengan-motor linear pemacu terus, mencapai kadar suapan pantas dan-gerakan ultra licin.
Zero Backlash: Tiada sentuhan mekanikal antara bahagian yang bergerak, memastikan kebolehulangan kedudukan yang sempurna.
Prestasi Dinamik Tinggi: Pecutan sehingga 1 G dan kadar suapan sehingga 60 m/min memendekkan masa kitaran dengan ketara.
Penyelenggaraan-Reka Bentuk Percuma: Tiada-kehausan skru atau pelinciran bola diperlukan, mengurangkan-kos penyelenggaraan jangka panjang.
Tertutup-Maklum Balas Gelung: Pengekod linear optik memastikan ketepatan interpolasi peringkat nanometer-.
Faedah: Pemesinan yang lebih pantas, ketepatan bahagian yang lebih tinggi dan kebolehpercayaan jangka-panjang yang konsisten.

3. Sistem Spindle Ketepatan-Tinggi, Tinggi-
Setiap pusat-pemesinan berkelajuan tinggi GreatCNC dilengkapi dengan gelendong-dalam, tinggi-yang direka untuk memberikan ketepatan dan kestabilan yang luar biasa walaupun pada kelajuan putaran yang melampau.
Ketepatan Melangkaui Piawaian Industri:
Walaupun kebanyakan pesaing mencapai ketepatan kedudukan dalam 0.005 mm, mesin GreatCNC mencapai0.002 mmkebolehulangan. Ketepatan tahap-mikron ini memastikan bahawa setiap kontur permukaan, jejari sudut dan perincian halus dimesin betul-betul seperti yang diprogramkan — dengan sisihan hampir sifar.
Julat Kelajuan:
Beroperasi dari20,000 – 30,000 RPM, sangat sesuai untuk pemotongan aluminium, grafit, keluli acuan dan bahan ketepatan yang lain dengan kecekapan tinggi-tinggi.
Pengimbangan Dinamik:
Setiap gelendong mengalami-pengimbangan dinamik berkelajuan tinggi untuk mengekalkan getaran ultra-rendah dan penghabisan minimum, mencapai cermin-kemasan licin walaupun dalam operasi berterusan.
Kawalan Terma Lanjutan:
Sistem penyejukan udara/minyak mengekalkan suhu gelendong malar, mengurangkan hanyutan terma dan memastikan ketepatan tahap-mikron yang konsisten semasa pengeluaran yang lama dijalankan.
Pelinciran Automatik & Pengapit Alat:
Sistem pelinciran pintar dan alat ketepatan-mekanisme pengapit membolehkan operasi tanpa gangguan, memberikan prestasi yang stabil dan memanjangkan jangka hayat gelendong.

4. Struktur Tegar dengan Komponen Bergerak Ringan
Struktur keseluruhan dioptimumkan menggunakan analisis unsur terhingga (FEA) untuk ketegaran maksimum dan tindak balas dinamik.
Bahagian bergerak yang ringan mengurangkan inersia, meningkatkan kadar pecutan dan nyahpecutan.
Reka bentuk rasuk dan lajur silang-meningkatkan kestabilan semasa-pemotongan berkelajuan tinggi.
Pemandu linear ketepatan dan-motor servo pemacu terus mengekalkan ketepatan pemesinan yang konsisten dalam jarak perjalanan yang jauh.

5. Sistem Kawalan CNC Lanjutan
Semua pusat-pemesinan berkelajuan tinggi GreatCNC menyokong sistem kawalan utama-dunia untuk memenuhi pelbagai keperluan pelanggan.
Siemens 828D / 840D — boleh dipercayai, digunakan secara meluas dan sesuai untuk-pemesinan berbilang paksi.
Heidenhain TNC 640 — kawalan ketepatan-tinggi dengan interpolasi lancar untuk aplikasi acuan dan aeroangkasa.
Mitsubishi M80 / FANUC 0i-MF — respons pantas dan keserasian dengan talian automasi.
Sokongan untuk ketersambungan EtherCAT / Industri 4.0 untuk persekitaran pembuatan pintar.

6. Ketepatan Melalui Setiap Butiran
Skala Resolusi-Tinggi: Pengekod linear optik pada semua paksi untuk maklum balas gelung-tertutup.
Pampasan Suhu: Kawalan haba pintar secara automatik melaraskan offset untuk mengekalkan ketepatan mikron.
Pemantauan Alat Dinamik:-masa sebenar beban alat dan analisis getaran untuk penyelenggaraan ramalan.

Rangkaian Produk Kami

Model	Gambar	Perjalanan X/Y/Z	Kelajuan Spindle	Ketepatan kedudukan (mm)	Ketepatan kedudukan semula (mm)	Kelajuan suapan pantas maksimum (X/Y/Z)	Pecutan maksimum (X/Y/Z)
GMS5 Hubungi sekarang		500×400×230 mm	30,000 RPM	0.003	0.002	60/60/60	1.0/1.0/1.0 (Tetapan kilang ialah 0.5/0.5/1.0)
GMS800 Hubungi sekarang		800×500×420 mm	20,000 RPM	0.005	0.003	60/60/60	1.0/1.0/1.0
GMS550 Hubungi sekarang		550×400×350 mm	30,000 RPM	0.003	0.002	60/60/60	1.0/1.0/1.0 (Tetapan kilang ialah 0.5/0.5/0.5)
GMS600 Hubungi sekarang		600×500×300 mm	24,000 RPM	0.005	0.003	60/60/60	1.0/1.0/1.0 (Tetapan kilang ialah 0.5/0.5/0.5)
GMS5U Hubungi sekarang		500×400×230 mm	30,000 RPM	0.003	0.002	60/15/60	0.5
GMS8U Hubungi sekarang		800×500×420 mm	20,000 RPM	0.005	0.003	60/30/60	0.5
GMS631 Hubungi sekarang		6000×3000×1000 mm	24,000 RPM	0.01/1000	0.008/1000	48/48/36	0.2

Aplikasi Pusat Pemesinan Berkelajuan Tinggi

1. Industri Acuan:

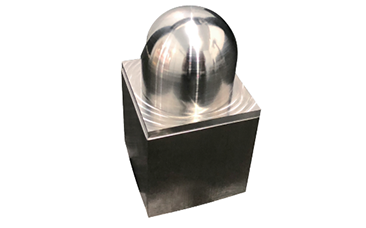

Blok Pengesanan Alat Mesin

1. Kekasaran permukaan: Ra=0.28μm;

2. Ketepatan pemesinan sfera dalam 0.008mm.

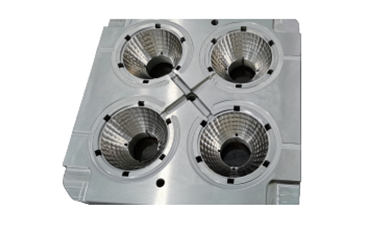

Modul Lampu LED

1. Tekstur permukaan adalah seragam dan konsisten, tanpa

garisan pisau dalam atau cetek;

2. Tepi dan permukaan yang jelas;

3. Ketepatan pemprosesan dalam 0.01mm.

Berbentuk Jarum

1. Diameter minimum bentuk jarum ialah φ0.07mm,

dan bentuk ketinggian ialah 15mm;

2. Semua jarum sentiasa dibentuk dan tidak bengkok;

3. Bahan sampel: S136 HRC52.

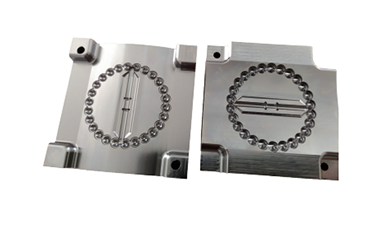

Acuan Gancu Kasut -tinggi

1. Alat pemesinan minimum: R0.2mm;

2. Permukaannya cerah, halus, dan bebas daripada kesan pisau;

3. Ketepatan pemprosesan dalam 0.01mm.

2. Industri Ketenteraan:

Penyambung Aeroengine

1. Ketepatan pemprosesan dalam 0.01mm;

2. Dinding sisi licin, cerah, dan

bebas daripada tanda pisau;

3. Bahan sampel: aloi titanium.

Pemprosesan Lubang Mikro

1. Apertur adalah konsisten, dan

tiada burr di orifis.

2. Diameter penggerudian: φ0.18mm;

3. Kedudukan lubang dalam 0.01mm.

Acuan Aloi Titanium

1. Kemasan permukaan dalam Ra=0.12μm;

2. Tekstur permukaan adalah seragam dan

konsisten, tanpa pisau dalam atau cetek

garisan;

3. Ketepatan pemprosesan dalam 0.01mm.

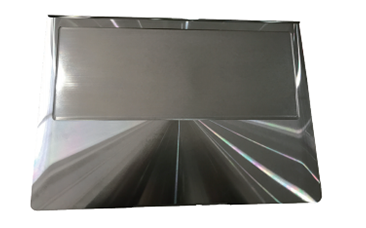

3. 3Industri C dan 5G

Kenderaan, Pengilangan, IPAD

1. Kecekapan adalah 300% lebih tinggi daripada tiga paksi-.

pemesinan;

2. Kekasaran permukaan: Ra=0.15μm;

3. Ketepatan pemprosesan dalam 0.02mm.

Kenderaan, Pengilangan, komputer riba

1. Kecekapan adalah 300% lebih tinggi daripada tiga paksi-.
pemesinan;
2. Kekasaran permukaan: Ra=0.18μm;
3. Ketepatan pemprosesan dalam 0.02mm.

Antena 5G

1. Diameter alat pemesinan minimum: φ0.1mm;

2. Permukaan cerah tanpa burr;

3. Ketepatan pemprosesan dalam 0.01mm.

Plat Sinaran

1. Diameter alat pemesinan minimum: φ0.2mm;

2. Permukaan cerah tanpa burr;

3. Ketepatan pemprosesan dalam 0.01mm.

4. Industri Kenderaan Tenaga Baharu

Cakera bergerak badan pusaran

1. Kerataan, selari dan menegak dalam 0.005mm;

2. Profil tanpa rujukan dalam 0.007mm;

3. Kontur dengan rujukan adalah dalam lingkungan 0.015mm;

4. Kekasaran permukaan: Ra=0.25μm.

Cakera statik vorteks

1. Kerataan, selari dan menegak dalam 0.005mm;

2. Profil tanpa rujukan dalam 0.007mm;

3. Kontur dengan rujukan adalah dalam lingkungan 0.015mm

4. Kekasaran permukaan: Ra=0.25μm.

5. Industri Semikonduktor Lubang Mikro:

Lekapan Ujian Cip

1. Diameter penggerudian minimum: φ0.05mm;

2. Permukaan lubang bebas daripada burr;

3. Kedudukan lubang dan kebulatan dalam 5μm.

Lekapan Ujian Cip

1. Diameter penggerudian minimum: φ0.15mm;

2. Permukaan lubang bebas daripada burr;

3. Kedudukan lubang dan kebulatan dalam 5μm.

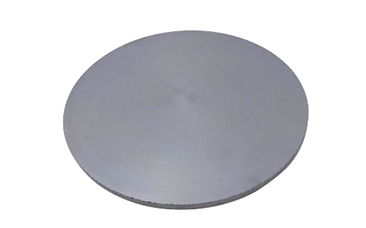

Silikon kristal-tunggal

1. Menggunakan kereta dan bukannya senjata api, kecekapan adalah 50%

lebih tinggi daripada tiga-pemesinan paksi;

2. Kekasaran satah: Ra=0.3μm;

3. Kerataan dalam 0.005mm.

Serat Karbon

1. Permukaan lubang halus bebas daripada burr;

2. Semua kedudukan lubang dalam 0.01mm.

6. Industri Elektrod Kuprum/Grafit:

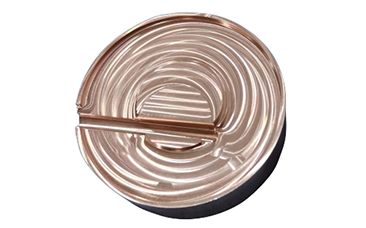

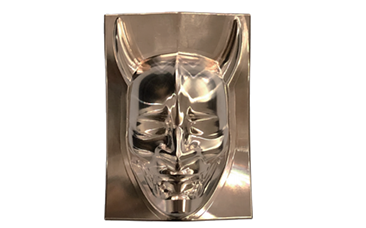

Elektrod Kuprum

1. Permukaan licin, cerah, dan bebas daripada burr;

2. Kekasaran permukaan dalam 0.2μm;

3. Ketepatan pemprosesan dalam 0.01mm.

Elektrod Kuprum

1. Tiga-pemesinan permukaan pautan paksi;

2. Kekasaran permukaan dalam 0.23μm;

3. Ketepatan pemprosesan dalam 0.01mm.

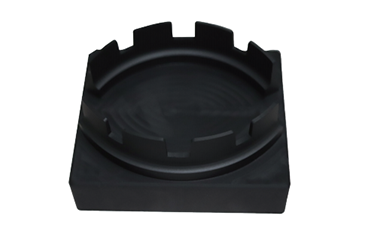

Elektrod Grafit

1. Tiada sudut runtuh atau tepi;

2. Ketepatan pemprosesan dalam 0.01mm.

Elektrod Grafit

1. Tiada sudut runtuh atau tepi;

2. Ketepatan pemprosesan dalam 0.01mm;

7. Industri Bahan Keras Dan Rapuh:

Huruf Beras

1. Saiz butir beras: 4.8mm panjang, 3.1mm lebar;
2. Diameter alat D: 0.02mm, lebar aksara individu: 0.3mm.

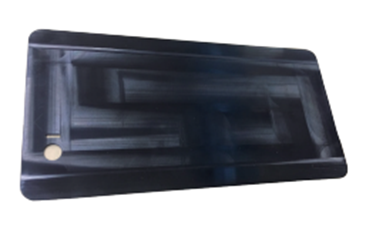

Zirkonia

1. Tiada sudut runtuh atau tepi;

2. Ketepatan pemprosesan dalam 0.02mm.

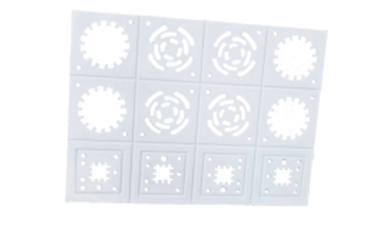

Seramik Zirkonia

1. Tiada cipratan atau cipratan tepi pada pintu masuk permukaan atau keluar belakang;
2. Saiz bahan kerja 90×75×2.2mm, masa pemesinan 3 jam 50 minit;
3. Ketepatan pemesinan dalam 0.015mm.

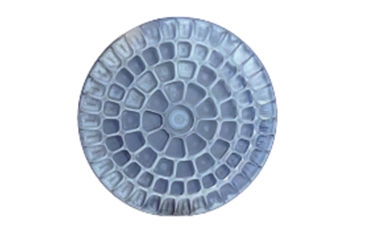

Kaca Kuarza

1. Tiada sudut runtuh atau tepi;
2. Diameter anggaran: Φ52, masa pemesinan: 4 jam dan 12 minit;
3. Ketepatan pemesinan: dalam 0.015mm.
