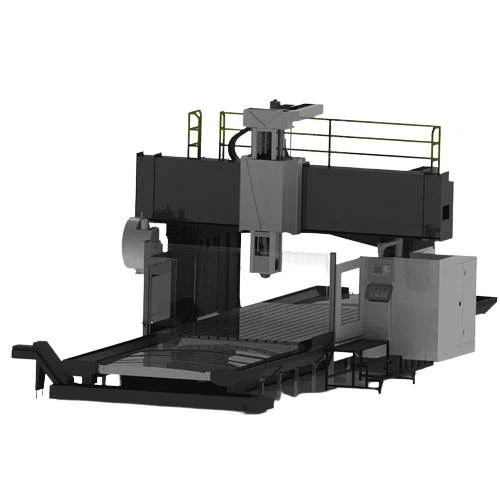

Pusat Pemesinan Gantry Tinggi - Ketepatan GMM-5038

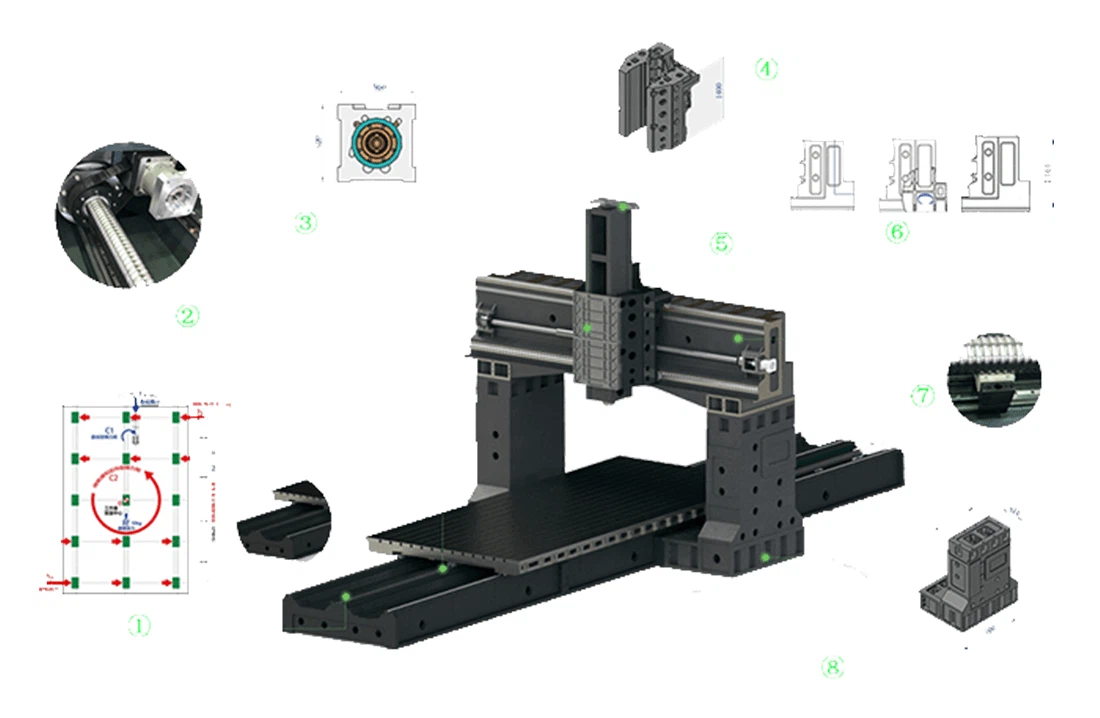

① Struktur asas
Berbanding dengan reka bentuk guileway - double, ketegaran adalah 50% lebih tinggi; Berbanding dengan reka bentuk cara panduan -, ia lebih simetri dan diedarkan secara merata, mengurangkan kehilangan kuasa yang disebabkan oleh rintangan slider guideway multi -; Worktable Wide 3m, Guideway Linear Base 2.1m. Ia adalah rentang nisbah terbaik 0.7.
② Struktur kacang bergerak gantri
Paksi x - didorong oleh kacang bergerak, dan sokongan titik tiga - digunakan di tengah untuk mengekalkan ketepatan putaran batang skru bola. Pada masa yang sama, kapasiti beban adalah besar, dan rintangan getaran pemotongan adalah baik. Ia dapat meningkatkan ciri -ciri dinamik alat mesin dan meningkatkan ketepatan, kestabilan, dan hayat perkhidmatan alat mesin.
③ Square Ram
Dimensi yang lebih besar 500*500, saiz asal ialah 460*460. Ia adalah reka bentuk tugas - yang lebih berat; Built - dalam reka bentuk sambungan langsung mengurangkan penggunaan penghantaran kuasa dari motor gelendong ke gelendong.
④ Ciri slaid
Saiz besar - dan reka bentuk tugas berat - memastikan bahagian atas ram itu dipeluk oleh tiga slider yang panjang, dan bahagian bawah disokong oleh empat slider standard.
⑤ Nitrogen Counterweight
Kurangkan beban motor dan daya galas ballscrew, meningkatkan kehidupan ballscrew dan motor, dan percepatan paksi z untuk memastikan ketepatan pemprosesan.
⑥ Struktur rasuk
Reka bentuk berbentuk l - melangkah meningkatkan ketegaran; Struktur berbentuk c - mempunyai rintangan lenturan yang lebih baik -;
Reka bentuk seksyen besar; Analisis unsur terhingga.
⑦ Sistem bingkai sokongan ballscrew
⑧ Struktur lajur
Reka bentuk 1.28m Ultra - luas lajur mengurangkan getaran pemotongan keseluruhan dan menjadikan alat mesin stabil.
