Sebagai pembekal berpengalaman pusat pemesinan menegak, saya memahami peranan kritikal yang dimainkan oleh kotak dalam prestasi dan ketepatan mesin -mesin ini. Cara kotak, juga dikenali sebagai cara slaid, memberikan gerakan linear untuk paksi pusat pemesinan, memastikan pergerakan alat pemotong dan bahan kerja yang lancar dan tepat. Walau bagaimanapun, dari masa ke masa, cara -cara ini boleh dipakai, yang membawa kepada penurunan ketepatan dan prestasi. Dalam catatan blog ini, saya akan berkongsi beberapa petua tentang cara menyesuaikan cara kotak di pusat pemesinan menegak untuk mengekalkan prestasi yang optimum.
Memahami cara kotak
Sebelum kita menyelam ke dalam proses pelarasan, penting untuk memahami asas -asas cara kotak. Cara kotak biasanya diperbuat daripada besi atau keluli yang berkualiti tinggi dan direka untuk menyediakan permukaan yang lancar dan stabil untuk paksi mesin untuk meluncur. Mereka adalah ketepatan-machined untuk toleransi yang ketat dan sering disalut dengan bahan geseran rendah untuk mengurangkan haus dan meningkatkan prestasi.
Terdapat dua jenis kotak utama: cara rata dan cara V. Cara rata adalah jenis yang paling biasa dan menyediakan permukaan rata untuk paksi untuk meluncur. V-Ways, sebaliknya, mempunyai profil berbentuk V yang memberikan kestabilan dan ketepatan tambahan. Pilihan jenis cara kotak bergantung kepada aplikasi dan keperluan khusus pusat pemesinan.
Tanda -tanda bahawa Kotak Cara Perlu Pelarasan
Dari masa ke masa, cara kotak boleh haus kerana penggunaan biasa, penyelenggaraan yang tidak betul, atau faktor lain. Beberapa tanda umum bahawa kotak cara di pusat pemesinan menegak memerlukan pelarasan termasuk:
- Kemasan permukaan yang lemah:Jika kemasan permukaan bahagian -bahagian machined adalah kasar atau tidak sekata, ia boleh menjadi tanda bahawa cara kotak dipakai atau tidak disengajakan.
- Kedudukan tidak tepat:Sekiranya mesin tidak dapat meletakkan alat pemotongan dengan tepat, ia mungkin disebabkan oleh cara kotak yang dipakai atau salah.
- Getaran yang berlebihan:Sekiranya mesin bergetar secara berlebihan semasa operasi, ia boleh menjadi tanda bahawa cara kotak longgar atau dipakai.
- Bunyi:Sekiranya mesin membuat bunyi yang luar biasa semasa operasi, ia boleh disebabkan oleh cara kotak yang dipakai atau tidak disengajakan.
Jika anda melihat mana -mana tanda -tanda ini, penting untuk menyesuaikan cara kotak secepat mungkin untuk mengelakkan kerosakan selanjutnya pada mesin dan memastikan prestasi yang optimum.
Alat dan bahan yang diperlukan
Sebelum anda mula menyesuaikan cara kotak, anda perlu mengumpulkan alat dan bahan berikut:
- Penunjuk dail:Penunjuk dail digunakan untuk mengukur jumlah haus dan misalignment dalam cara kotak.
- Kesilapan pengukur:Gauges Feeler digunakan untuk mengukur pelepasan antara cara kotak dan paksi mesin.
- Allen Wrenches:Allen Wrenches digunakan untuk melonggarkan dan mengetatkan bolt yang memegang cara kotak di tempat.
- Pelincir:Lubricant digunakan untuk mengurangkan geseran dan memakai pada cara kotak.
- Pembersihan Bekalan:Pembersihan bekalan, seperti kain dan pelarut, digunakan untuk membersihkan cara kotak sebelum pelarasan.
Menyesuaikan cara kotak
Langkah -langkah berikut menggariskan proses umum untuk menyesuaikan cara kotak di pusat pemesinan menegak:
- Sediakan mesin:Sebelum anda mula menyesuaikan cara kotak, pastikan mesin dimatikan dan dicabut. Keluarkan sebarang cip atau serpihan dari kawasan kerja mesin dan bersihkan cara kotak dengan kain dan pelarut.
- Lepaskan bolt:Gunakan sepana Allen untuk melonggarkan bolt yang memegang cara kotak di tempatnya. Berhati -hatilah untuk tidak mengeluarkan bolt sepenuhnya, kerana anda perlu menyesuaikan kedudukan kotak kemudian.
- Ukur haus dan misalignment:Gunakan penunjuk dail untuk mengukur jumlah haus dan misalignment dalam cara kotak. Letakkan penunjuk dail pada paksi mesin dan gerakkan paksi ke belakang dan sebagainya untuk mengukur jumlah pergerakan. Catat pengukuran untuk setiap paksi.
- Laraskan kedudukan kotak:Berdasarkan pengukuran yang anda ambil dalam langkah 3, laraskan kedudukan kotak cara menggunakan shims atau kaedah pelarasan lain. Gunakan alat pengukur perasaan untuk mengukur pelepasan antara cara kotak dan paksi mesin dan pastikan pelepasan berada dalam spesifikasi pengeluar.
- Kencangkan bolt:Sebaik sahaja anda telah menyesuaikan kedudukan kotak, gunakan sepana Allen untuk mengetatkan bolt yang memegang cara kotak di tempatnya. Pastikan bolt diketatkan sama rata untuk mengelakkan cara kotak dari beralih.
- Semak semula pengukuran:Selepas mengetatkan bolt, gunakan penunjuk dail untuk mengkaji semula pengukuran cara kotak. Pastikan pengukuran berada dalam spesifikasi pengeluar dan bahawa cara kotak diselaraskan dengan betul.
- Melincirkan cara kotak:Sapukan lapisan pelincir nipis ke dalam kotak cara untuk mengurangkan geseran dan memakai. Pastikan pelincir diedarkan sama rata dan tidak ada kelebihan.
- Uji mesin:Sebaik sahaja anda telah menyelesaikan proses pelarasan, hidupkan mesin dan menguji ia untuk memastikan ia beroperasi dengan betul. Semak kemasan permukaan bahagian machined dan pastikan mesin dapat meletakkan alat pemotongan dengan tepat.
Petua penyelenggaraan
Untuk mengelakkan haus dan kerosakan pramatang pada cara kotak di pusat pemesinan menegak, penting untuk mengikuti petua penyelenggaraan ini:
- Pastikan mesin bersih:Secara kerap membersihkan kawasan kerja mesin dan kotak cara untuk mengeluarkan cip, serpihan, dan bahan cemar lain.
- Melincirkan cara kotak:Sapukan lapisan pelincir nipis ke kotak cara secara teratur untuk mengurangkan geseran dan memakai.
- Periksa penjajaran:Secara berkala periksa penjajaran cara kotak menggunakan penunjuk dail untuk memastikan ia diselaraskan dengan betul.
- Ganti bahagian yang dipakai:Sekiranya anda melihat sebarang tanda haus atau kerosakan pada cara kotak atau komponen mesin lain, gantikannya secepat mungkin untuk mengelakkan kerosakan selanjutnya.
Kesimpulan
Melaraskan cara kotak di pusat pemesinan menegak adalah tugas penyelenggaraan yang penting yang dapat membantu memastikan prestasi dan ketepatan yang optimum. Dengan mengikuti langkah -langkah yang digariskan dalam catatan blog ini dan mengikuti petua penyelenggaraan, anda boleh memastikan mesin anda berjalan lancar dan menghalang haus dan kerosakan pramatang pada cara kotak.

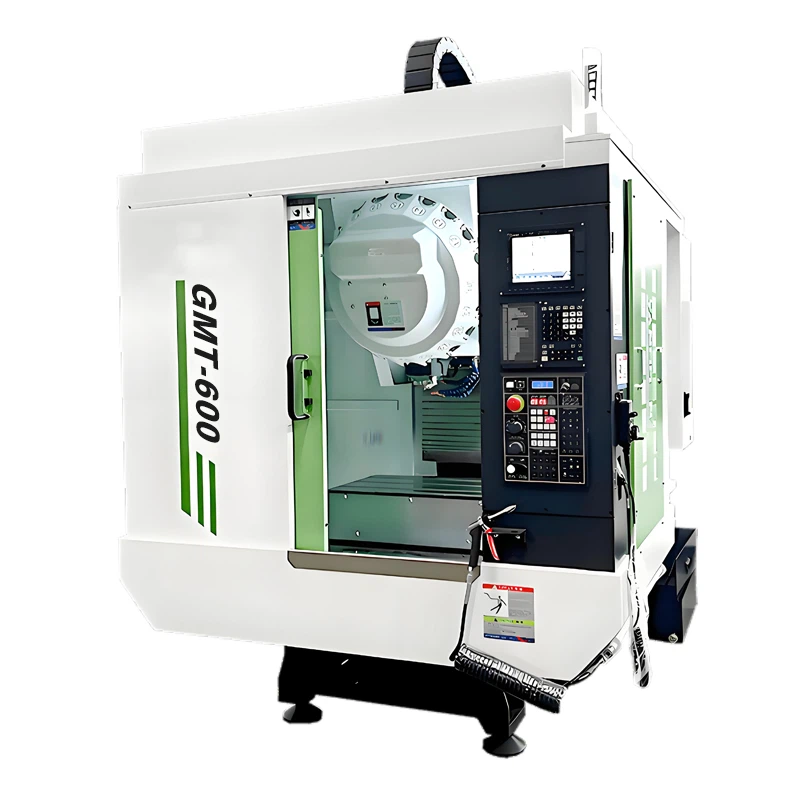

Sekiranya anda mempunyai sebarang pertanyaan atau memerlukan bantuan lanjut dengan menyesuaikan cara kotak di pusat pemesinan menegak anda, jangan ragu untuk menghubungi kami. Kami adalah pembekal terkemukaMesin Pusat Pemesinan menegak GMV-855,GMM-3028 Pusat Pemesinan Lajur Double GMM-3028 Tinggi,CNC Drill Tap Center GMT-600dan mesin CNC yang lain, dan kami mempunyai pasukan juruteknik yang berpengalaman yang dapat memberi anda sokongan dan bimbingan yang anda perlukan.
Rujukan
- "Pusat Pemesinan Vertikal: Panduan Komprehensif." Buku Panduan Pengilang, 2022.
- "Penyelenggaraan dan Penyelesaian Masalah Mesin CNC." Majalah Industri, 2021.
- "Cara Kotak: Reka Bentuk, Fungsi, dan Penyelenggaraan." Jurnal Kejuruteraan, 2020.
